定制低溫真空系統

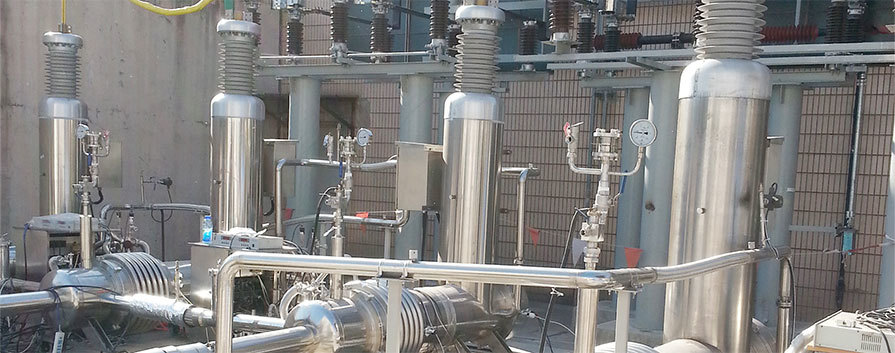

超導電纜制冷系統
超導電纜只有在一定的低溫下工作才能表現出超導現象，超導電纜制冷系統提供超導電纜的冷卻環境，并且超導電纜的冷卻溫度越低,電纜的載流能力越強。該制冷系統主要有液氮泵箱、過冷箱、高真空輸液管道、液氮貯槽、輔助減壓抽空系統、泵箱及氣動閥門供氣系統、監控系統所組成。
超導電纜制冷系統
技術指標
| 指標 | 技術參數 |
| 設計熱負荷（HTS電纜部分） | 900W |
| 過冷LN2運行溫度 | 70K~76K |
| 電纜中LN2吸熱升溫 | ≤3K |
| 計算LN2流量 | 680L/h |
| LN2壓力調節范圍 | 0.5~1.2mPa |
| 系統的可靠性 | ≥99.8%(年故障時間不超過3×8h) |
| 額定電流 | 2000A(工頻有效值) |
| 額定電壓 | 110kV(工頻有效值) |
